9. СВЕТОФОРЫ И РЕГУЛИРОВЩИК

0
40651

ТРАНСПОРТНЫЕ СВЕТОФОРЫ

«С вертикальным расположением сигналов»
«С горизонтальным расположением сигналов»
«С дополнительной секцией»
«Для регулирования движения в определенных направлениях»
«Реверсивные»
«Для регулирования движения через железнодорожные переезды»
«Для обозначения нерегулируемых перекрестков и пешеходных переходов»
«Для информирования о том, что для транспорных средств встречного направления вкючен запрещающий красный сигнал»
«Для регулирования движения трамваев и других маршрутных транспортных средств»
«Для регулирования движения на территориях предприятий и организаций и в местах сужения проезжей части»



ПЕШЕХОДНЫЕ СВЕТОФОРЫ

«Пешеходные светофоры»
«Светофоры для регулирования движения велосипедистов»

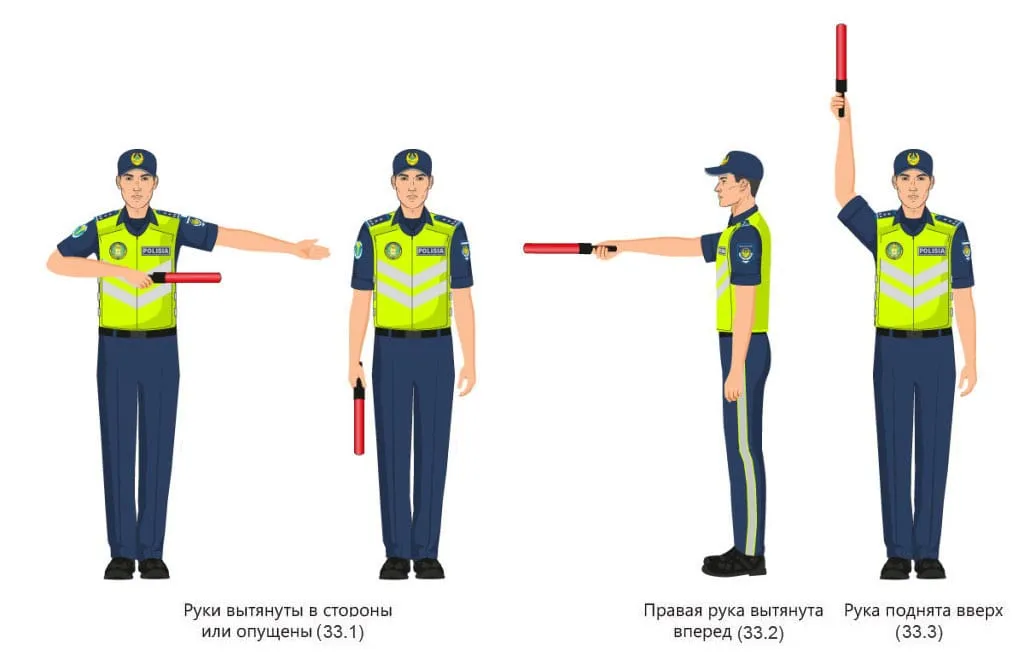

ЖЕСТЫ РЕГУЛИРОВЩИКА В КАРТИНКАХ С ПОЯСНЕНИЯМИ.



«Жезл для регулирования движения»

«Диске красным световозвращателем»





Светофор с дополнительными секциями:
Дополнительная секция светофора — справа или слева от основной либо с обеих сторон только с зеленым сигналом в виде стрелки. Иногда ее снабжают красным кольцом, чтобы водитель видел саму секцию в темноте при негорящей стрелке.

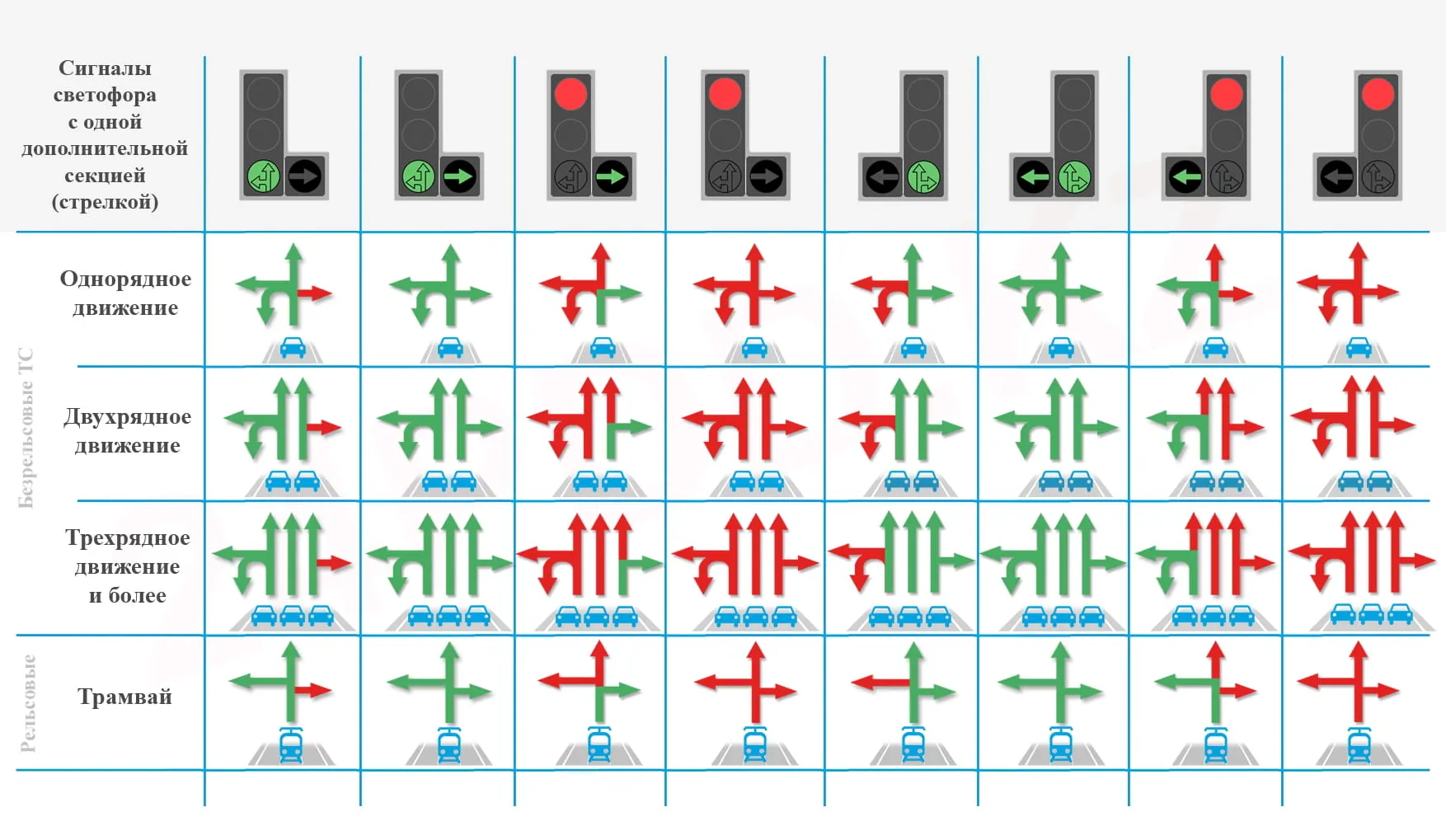

1) Разрешенные направления движения при различных сигналах светофора с одной дополнительной секцией (стрелкой):

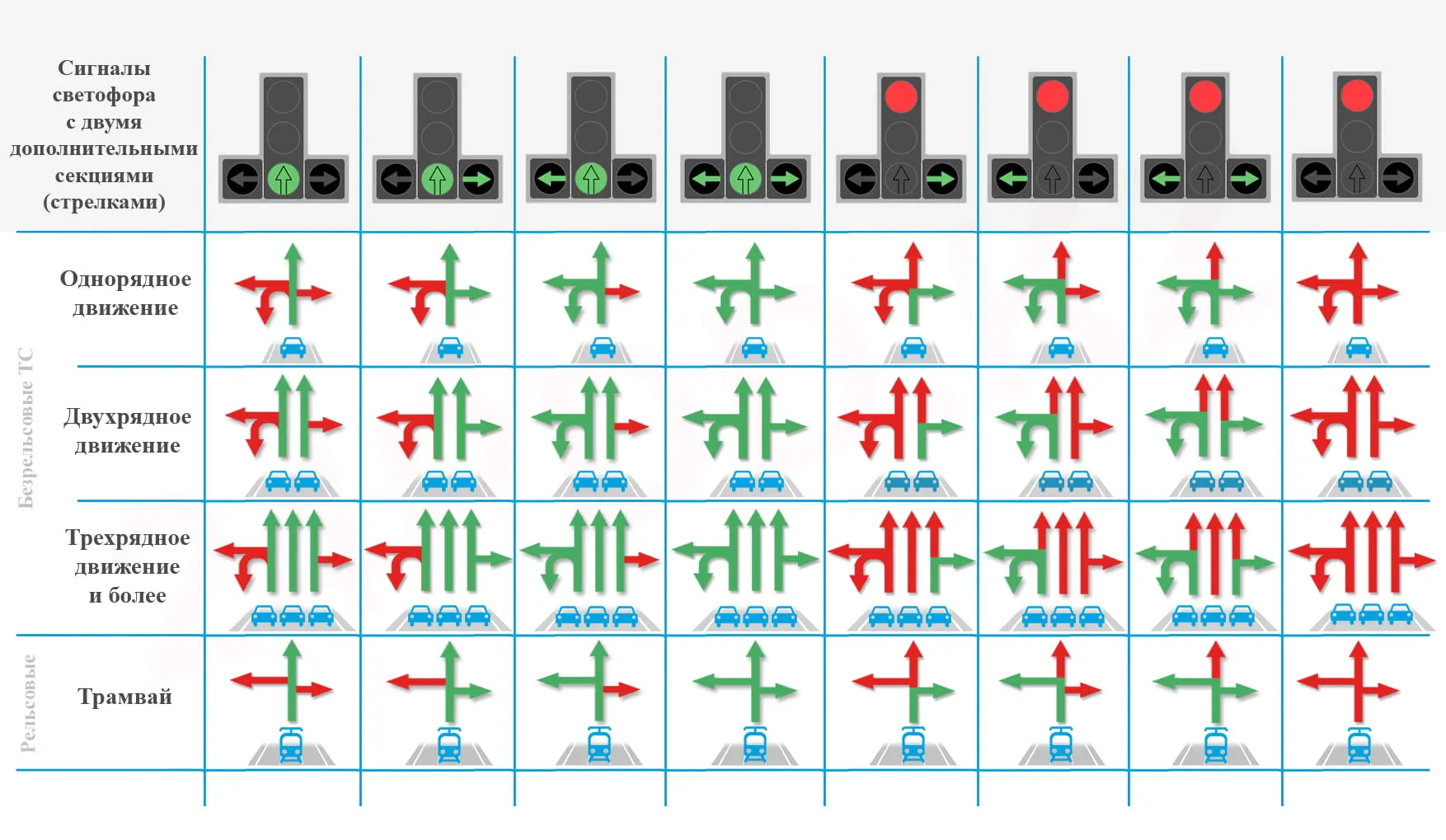

2) Разрешенные направления движения при различных сигналах светофора с двумя дополнительными секциями (стрелками):

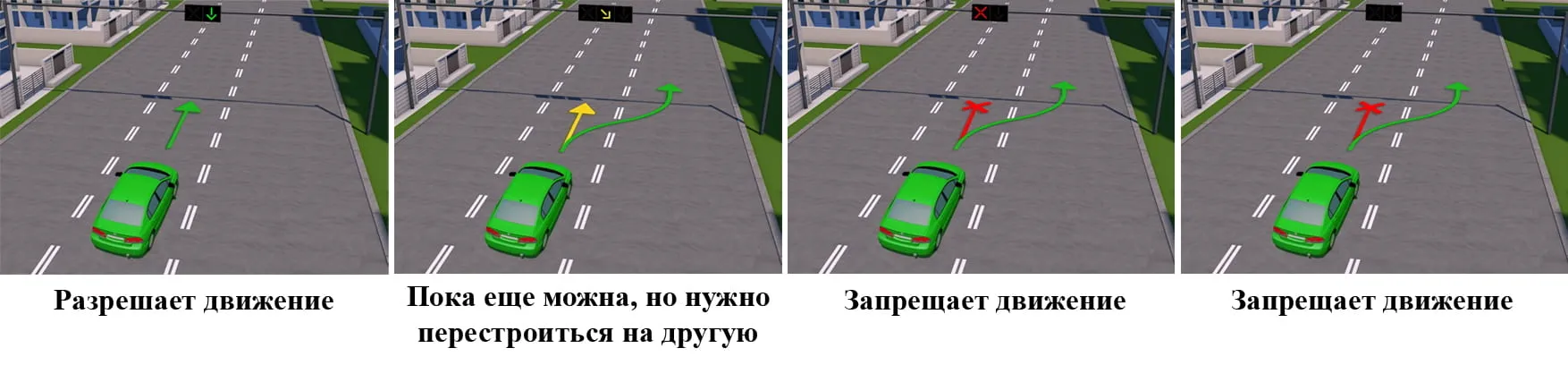

«Реверсивный» светофор:
Используют на реверсивных полосах, когда в зависимости от нагрузки направление движения автомобилей по одной из полос можно менять, а также во время дорожных работ — когда нужно перекрыть одну или несколько полос.
Такие светофоры регулируют движение на одной полосе.
— Зеленая стрелка разрешает движение
— Красный крест запрещает движение
— Желтая диагональная стрелка указывает, что нужно перестроиться на другую полосу

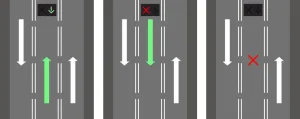

1) При наличии одной реверсивной полосы, ограниченной с обеих сторон линиями разметки 1.9:

2) При наличии двух реверсивных полос примыкающих с обеих сторон к линии разметки 1.9:Примеры:

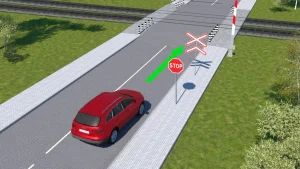

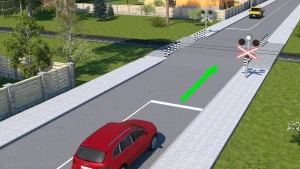

Сигналы светофора на железнодорожных переездах:
Это два красных фонаря, расположенные горизонтально, или один мигающий бело-лунный сигнал соответственно., ,.

— Бело-лунный мигающий сигнал или отсутсвие сигнала -разрешает пересечение переезда

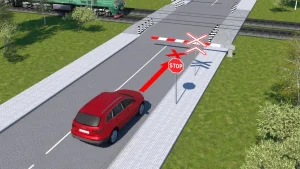

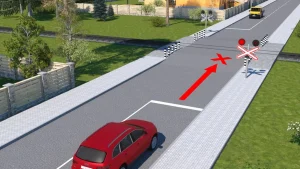

— Красный сигнал (также мигающий), или два попеременно мигающих красных сигнала запрещают движение

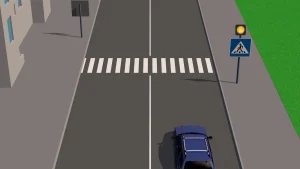

Сигнал светофора пешеходных переходов:

— Для обозначения нерегулируемых перекрестков и пешеходных переходов


Это специальное устройство, которое предупреждает водителей о пешеходах постоянным миганием желтого цвета и устанавливается преимущественно.

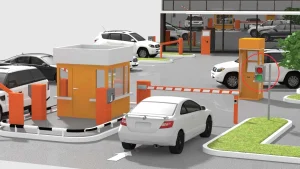

— Для регулирования движения на территориях предприятий и организаций и в местах сужения проезжей части

Двухсекционные светодиодные светофоры устанавливают для информирования водителя о разрешении въезда на территорию парковки, регулируют движение в местах проведения работ по ремонту дорог, мостов, туннелей. С их помощью перекрывают улицы во время проведения мероприятий и шествий в местах, где отсутствует необходимая инфраструктура.

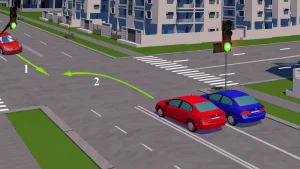

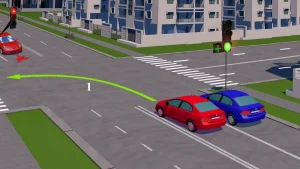

Сигнал светофора — зелёный «+»:

1) Зеленый «+» — образный сигнал информирует о том, что для транспортных средств встречного направления включен запрещающий красный сигнал светофора.

2) Выключенный зеленый «+» — образный сигнал информирует о том, что для транспортных средств встречного направления включен разрешающий зеленый сигнал светофора.

Включённый зеленый плюс показывает, что для встречных машин (с противоположной стороны перекрёстка) горит красный сигнал, поэтому можно поворачивать налево. В отличие от дополнительной стрелки плюс не запрещает левый поворот, даже когда он выключен, что способствует увеличению пропускной способности перекрёстка.




«Трамвайный» светофор:
Негорящая нижняя лампа «трамвайного» светофора запрещает двигаться, а горящая — разрешает. Верхние лампы показывают направления, в которых можно ехать

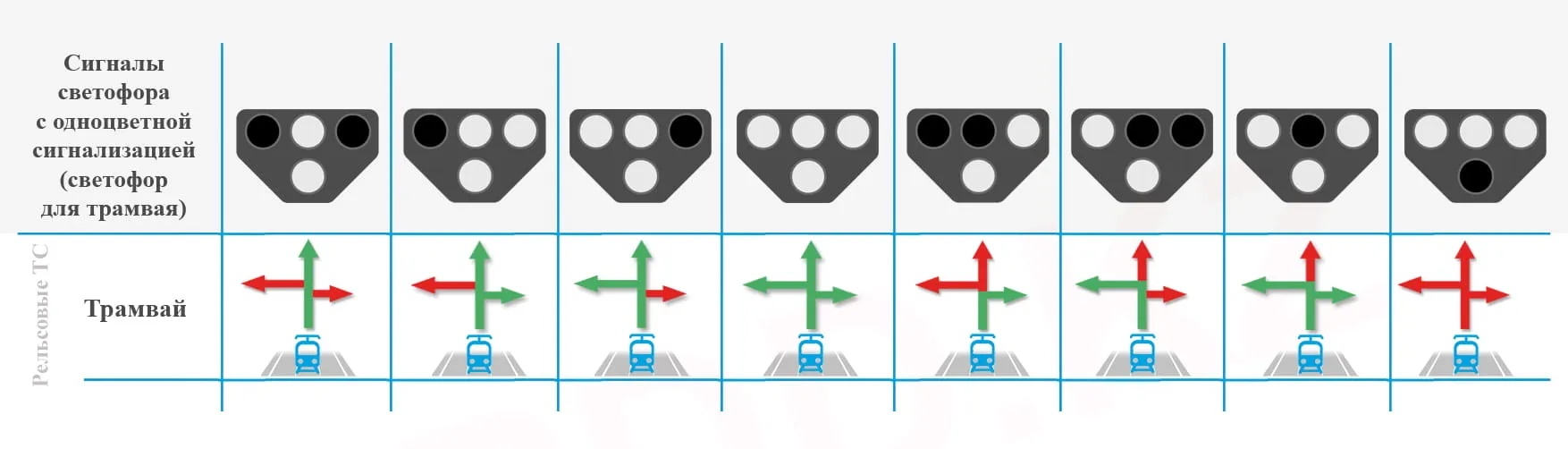

1) Разрешенные направления движения трамваев при различных сигналах светофора с одноцветной сигнализацией (светофор для трамвая):
Для регулирования движения трамваев, а также других маршрутных транспортных средств, движущихся по выделенной для них полосе, могут применяться светофоры одноцветной сигнализации с четырьмя круглыми сигналами белолунного цвета, расположенными в виде буквы «Т». Движение разрешается только при включении одновременно нижнего сигнала и одного или нескольких верхних

Сигналы такого светофора регулируют движение трамваев и других маршрутных ТС. Трамваи при одновременном праве па движение с безрельсовыми ТС имеют преимущество.




Запомните о цветах светофорных сигналов:
1) В светофорах используют световые сигналы четырех цветов

зеленый,
желтый,
красный,
бело-лунный.

2) Красный и постоянно горящий желтый запрещают двигаться.

3) Мигающий желтый служит для привлечения внимания водителя.

4) Негорящая нижняя бело-лунная лампа «трамвайного» светофора запрещает двигаться, а горящая — разрешает. Верхние лампы показывают направления, в которых можно ехать.

5) Если в дополнительной секции горит зеленый силуэт стрелки — можно ехать в обозначенном ею направлении независимо от сигнала в основной секции.

6) Если в основной секции горит запрещающий сигнал, при движении под разрешающую стрелку нужно уступить дорогу автомобилям, движущимся с других направлений, и пешеходам.
